Ligne de production continue par presse pour MDF/HDF ultra fin
Caractéristiques de la ligne de presse continue
| Article | Unité | Spécification |
| Capacité | m³/j | 300 à 1 500 |
| Largeur de la ligne de production | pieds | 4,6,7,8,9 |
| Épaisseur finale du panneau | mm | 0,8 à 20 |
| Largeur finale de la planche | mm | 915 à 2800 |
| Longueur finale de la planche | mm | 1830~5490 |
| Vitesse de presse | mm/s | Max. 2500 |
Broyeur à tambour
Le broyeur à tambour est un équipement spécial pour la production de copeaux parfaits. Il est utilisé dans les usines de papier, les usines de panneaux de particules, les usines de panneaux de fibres et les usines de copeaux. Grâce à lui, les bûches et le petit bois sont coupés en copeaux de haute qualité avec une longueur et une épaisseur de copeaux uniformes, il est également adapté au broyage de branches et de brindilles, de planches, etc. La longueur des copeaux est différente en fonction des exigences des usines de papier, des industries de panneaux de particules et de panneaux de fibres, donc afin de répondre à ce besoin, notre société a récemment amélioré différents types de broyeurs à tambour, et le nouveau type de machine présente plus d'avantages. Toutes les caractéristiques montrent qu'il s'agit d'un équipement idéal pour la production de copeaux qui peut être utilisé dans le monde entier.
| Spécifications/Modèle | BX2113/13 | BX2116 | BX2120 |
| Diamètre du rotor (mm) | 1300 | 1600 | 2000 |
| Nombre de couteaux du rotor (pièces) | 4x2 | 4x2 | 3x2 |
| Ouverture d'alimentation (mm) | 400x1250 | 600x1250 | 850x1250 |
| Diamètre maximal de la matière première (mm) | 250 | 310 | 370 |
| Longueur des copeaux (mm) | 30 | 30 | 35 |
| Capacité (m3/h) | 132 | 185 | 190 |
| Puissance du moteur d'entraînement principal (kW) | 450 | 710 | 1000 |
| Puissance du moteur du rouleau d'alimentation (kW) | 11x2 | 18,5 x 2 | 22x2 |
| Puissance du moteur de la pompe (kW) | 2.2 | 4 | 3 |
| Poids net de la machine (kg) | 20540 | 32000 | 55000 |
| Dimensions hors tout/LxlxH (mm) | 5484x5400x1860 | 4360x3150x2200 | 7970x7150x2750 |

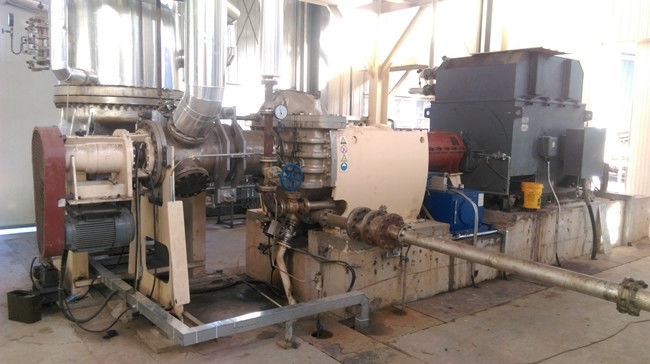

Raffineur
Le raffineur sous pression adopte les brevets et combine une technologie avancée internationale. Les données techniques et les performances sont proches du niveau avancé des produits similaires de renommée mondiale. Le raffineur a une structure avancée, un fonctionnement automatique et facile, un fonctionnement fiable et précis, ce qui permet de produire des fibres de haute qualité avec une faible teneur en humidité.
Le raffineur sous pression peut être utilisé pour la ligne de production MDF/HDF avec une capacité allant de 30 000 à 300 000 m3 par an.
| SN | Article | Modèle | 45/48 | 50/54 | 54/58 |
| Capacité (tonne/h) | 13-18 | 20-26 | 26-30 | ||
| 1 | Vis d'alimentation | Diamètre (mm/pouce) | Φ406/16 | Φ475/18 | Φ500/20 |
| 2 | Puissance du moteur (kW) | 406(DC) | 450 (DC) | 550(DC) | |
| 3 | Taille | Diamètre de sortie (mm) | Φ1175 | Φ1370 | Φ1600 |
| 4 | Hauteur (mm) | 9000 | 9000 | 9000 | |
| 6 | Puissance du moteur de la vis de transport (kW) | 45(DC) | 75(DC) | 75(DC) | |
| 7 | Taille de la vis de transport (pouces) | 16 | 18 | 20 | |
| 8 | Puissance du moteur principal (kW) | 3000-3550 | 4000-4500 | 4500-5600 | |
| 9 | Diamètre du segment du raffineur (pouces) | 45,48 | 50,52,54 | 54,58 | |
| 10 | Joint d'arbre principal | Joint mécanique | Joint mécanique | Joint mécanique | |
Séchoir et centrale énergétique

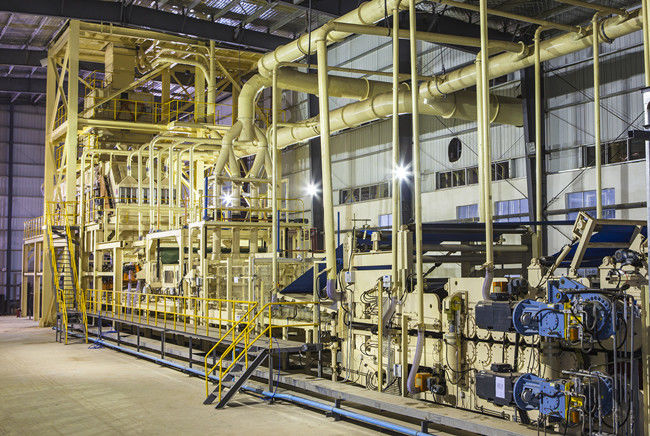

Station de formage
La tête de formage est composée de 42 rouleaux à aiguilles et rouleaux à lames. La vitesse et le sens de rotation des rouleaux de la tête de formage sont réglables. Ils transportent et répartissent la fibre de manière homogène sur la bande de formage.
| Largeur de formage : | 2 700 mm |
| Densité de formage min. : | 25 kg/m³ |
| Volume du bac à fibres : | 100 m3 |
| Capacité de formage : | 1 700 m3/h |

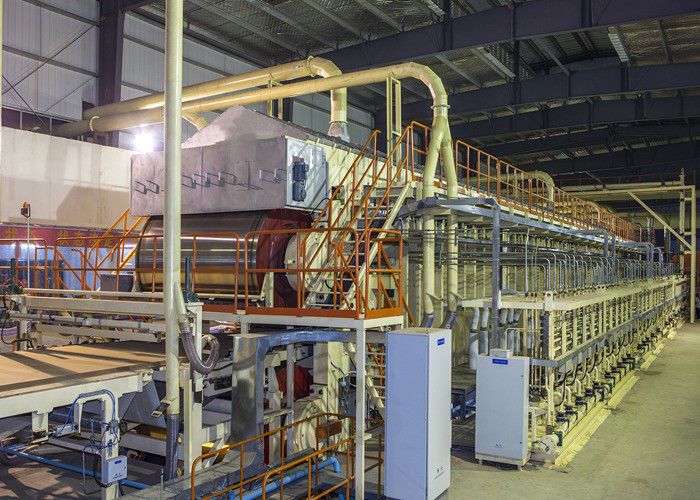

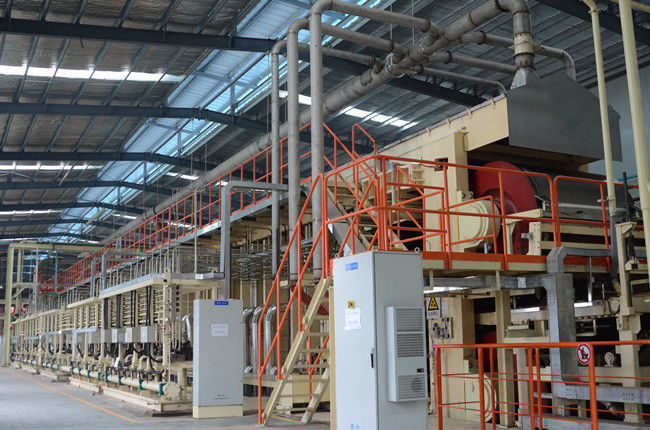

Presse continue
Transformez le tapis en panneau maître sous l'effet de la chaleur et de la pression.
| Longueur de la plaque chauffante : | 20 000 mm |
| Largeur de la plaque chauffante : | 2 650 mm |
| Quantité de cadres de presse : | 24 pièces |
| Largeur de la bande d'acier : | 2 670 mm |
| Épaisseur de la courroie en acier : | 2,8 mm |
| Longueur de la tige du rouleau : | 2 700 mm |
| Diamètre de la tige du rouleau : | 20 mm |
| Diamètre du tambour d'entraînement de la courroie en acier : | 2 040 mm |
| Diamètre du rouleau de nez de la bande d'alimentation : | 12 mm |

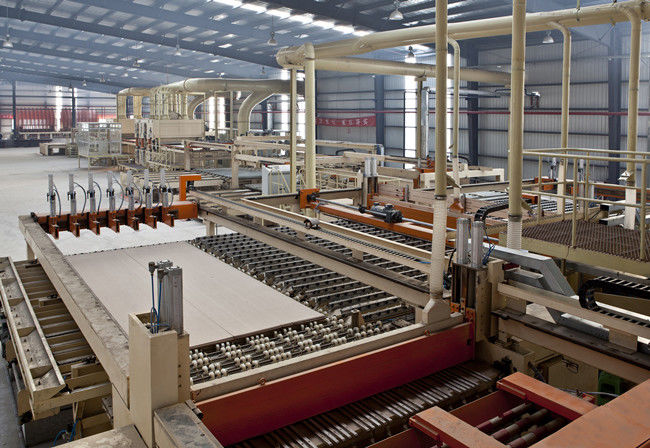

Ponçage et ligne CTS
Cette ligne de production se compose de deux parties : une ligne de ponçage et une ligne de découpe sur mesure, utilisée pour le ponçage et la découpe de planches d'une taille de 8 pieds sur 20 pieds.

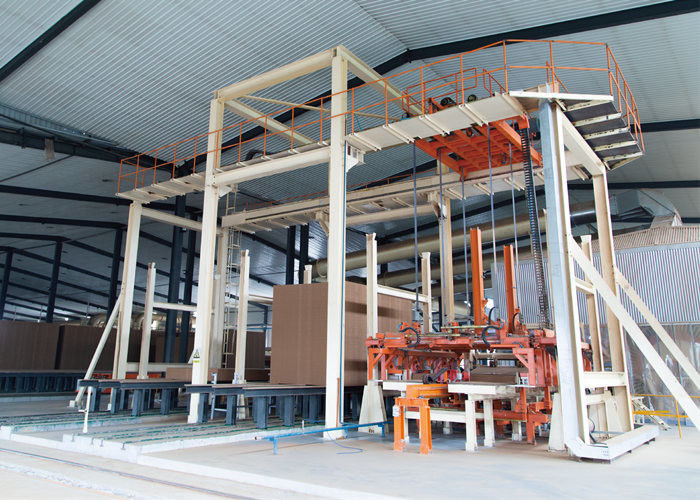

Dans cette ligne de production, la ligne de ponçage et la ligne CTS peuvent être connectées pour un fonctionnement continu, et la ligne de ponçage peut également fonctionner indépendamment. Dans des conditions normales, la planche poncée est empilée dans une pile maximale de 210 mm par un pré-empileur et introduite dans un alimentateur longitudinal pour scie à coupe longitudinale et transversale.
|
MDF/HDF | |
|
0,8 à 40 | mm |
|
(2480~2550) x (3700~6200) | mm |
|
(4/6/7/8) x (6~12) | pieds |
|
2600 | mm |
|
3500 | mm |
|
1250 | mm |
|
Chariot satellite | |
|
Chariot élévateur | |
|
4+4+P avec 8 pieds | |
|
120 | m/min |
|
730 | mm |
|
Max. 210 | mm |
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
